Horizontální vs. vertikální čerpadla: Pochopení klíčových rozdílů

Horizontální a svislá čerpadla jsou dva z nejběžnějších typů čerpadel používaných v různých průmyslových odvětvích, od úpravy vody a zemědělství po výrobu. Oba slouží primární funkci pohyblivých tekutin, ale jejich odlišné vzory, orientace a operační charakteristiky vedou k významným rozdílům v jejich aplikacích a výkonu.

Účelem tohoto článku je prozkoumat tyto klíčové rozdíly a poskytnout jasné srovnání jejich design, výhody, nevýhody a typické případy použití . Pochopením těchto rozdílů budou čtenáři lépe vybaveni, aby si vybrali nejvhodnější čerpadlo pro své specifické potřeby, což zajišťuje optimální účinnost, spolehlivost a efektivitu nákladu.

Co je to vodorovné čerpadlo?

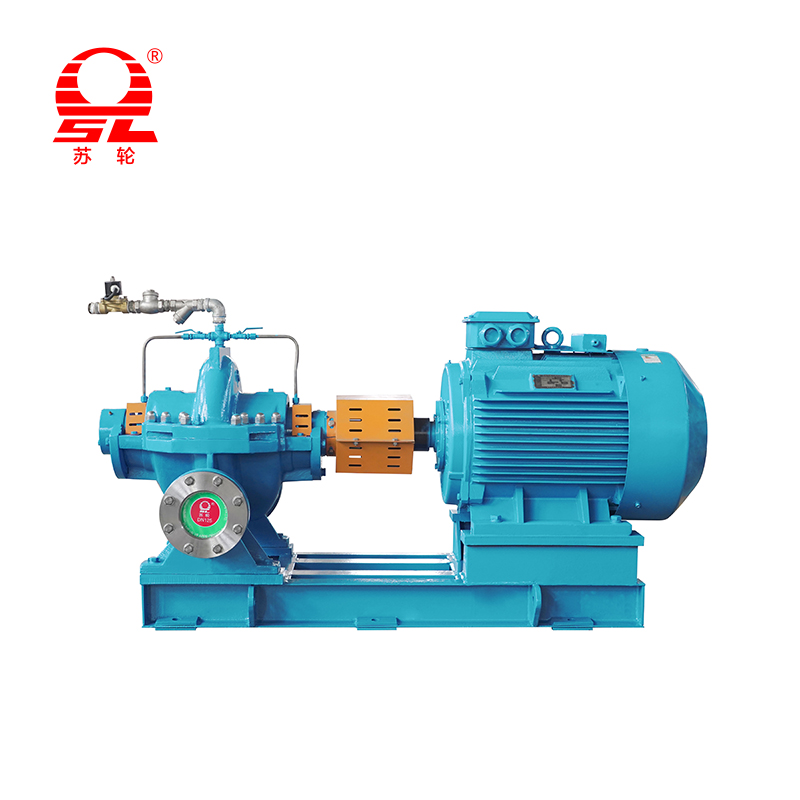

A horizontální čerpadlo je typ čerpadla, kde Hřídel čerpadla je orientována vodorovně . Tento design je pravděpodobně nejběžnější a rozpoznatelnou konfigurací čerpadla. Tekutina vstupuje do čerpadla ve středu oběžného kola a je vypouštěna v pravém úhlu k sací linii.

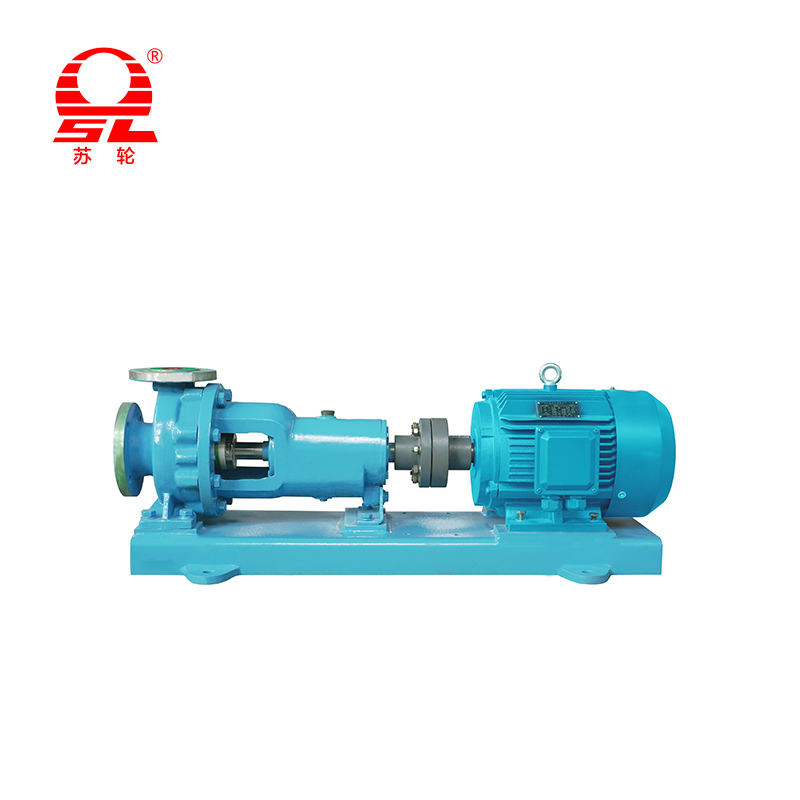

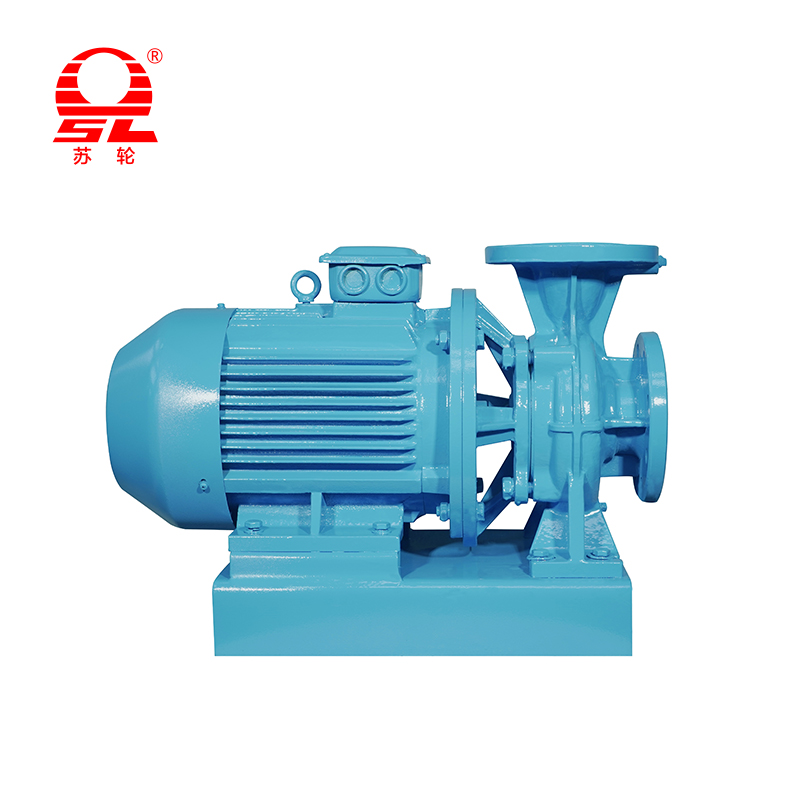

Běžným příkladem je Horizontální odstředivé čerpadlo , který používá rotující oběžné kolo ke zvýšení rychlosti a tlaku tekutiny. Jsou velmi univerzální a široce používány v aplikacích, jako jsou Systémy zásobování vodou, zavlažování, přenos průmyslové tekutiny a chemické zpracování . Jejich přímý design umožňuje snadný přístup ke komponentám, což zjednodušuje údržbu a opravu.

Co je to vertikální čerpadlo?

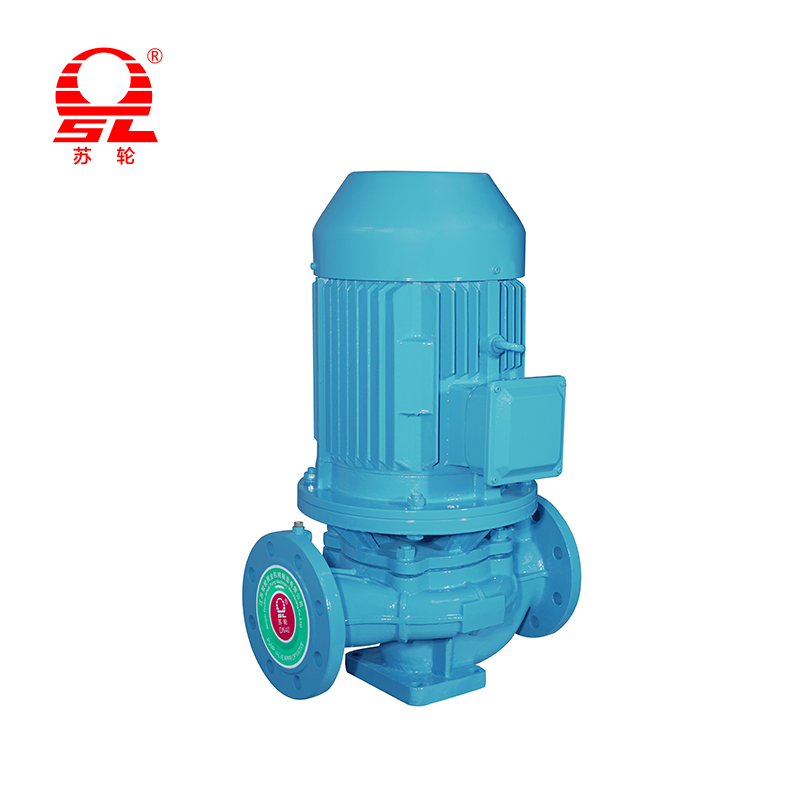

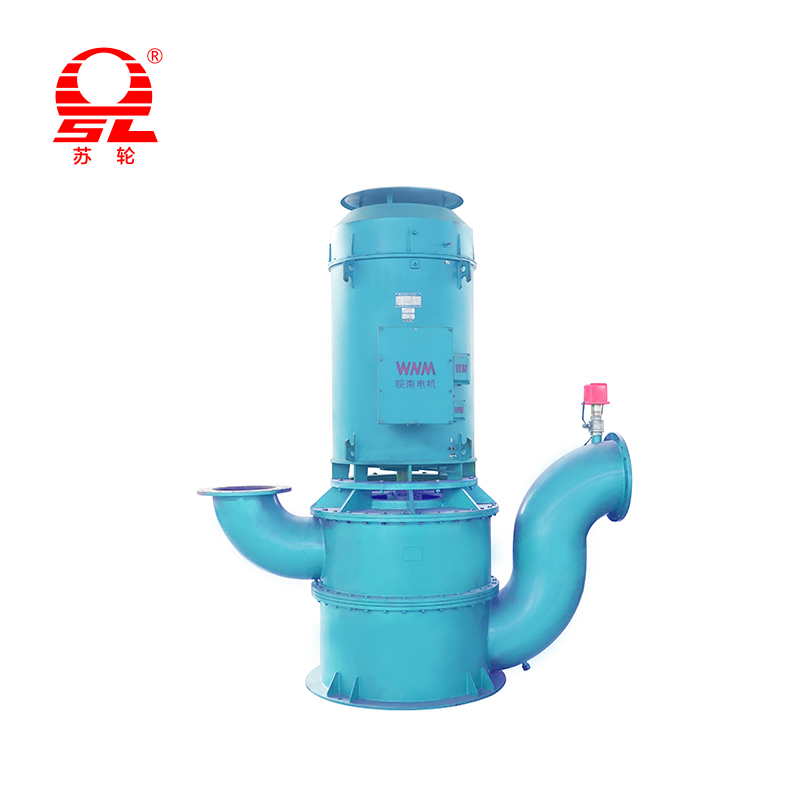

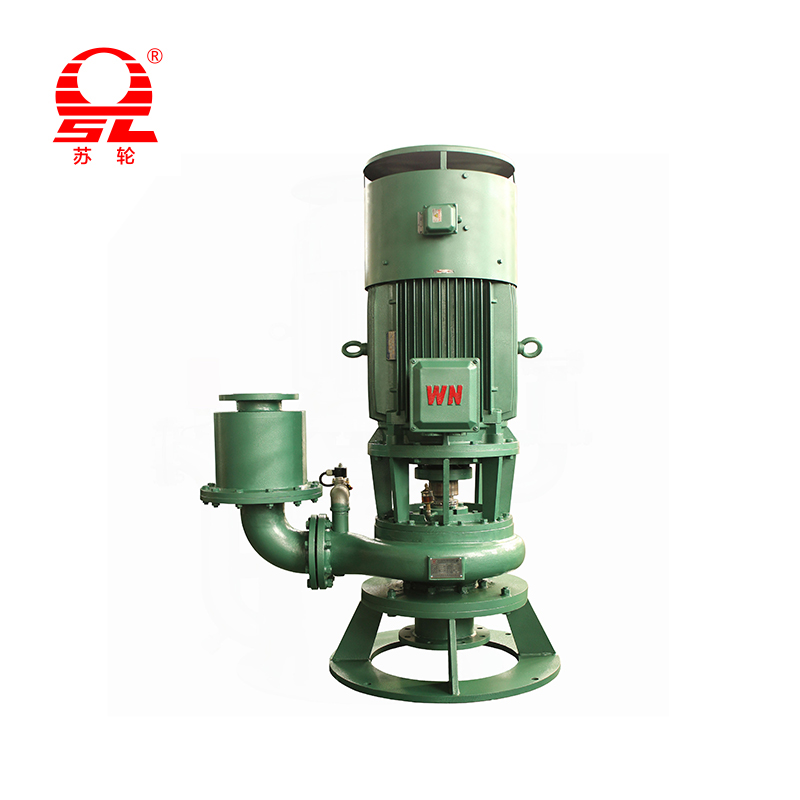

A svislé čerpadlo je čerpadlo, kde Hřídel čerpadla je orientována svisle . Tato orientace umožňuje instalaci čerpadla v menší stopě, takže je ideální pro těsné prostory. Čerpadlo může být částečně nebo plně ponořeno do tekutiny.

Prvním příkladem je svislé turbínové čerpadlo , který se často používá v hlubokých jamkách nebo jímkách. Další typ je ponorné čerpadlo , který je zcela ponořen do tekutiny. Svislá čerpadla se běžně používají pro aplikace, kde je zdroj tekutin pod úrovní země, například Hluboké pumpování, čištění odpadních vod a systémy požární ochrany . Jejich design pomáhá řešit problémy související s vysokoteplotními kapalinami nebo omezeným dostupným prostorem.

Klíčové rozdíly mezi horizontálními a vertikálními čerpadly

Návrh a konfigurace: Nejviditelnějším rozdílem je jejich orientace. Horizontální čerpadla mít horizontální hřídel a jsou obvykle nainstalovány na základní desce. Díky tomu je snadný přístup, ale vyžaduje větší podlahový prostor. Naproti tomu svislá čerpadla mít svislý hřídel , s motorem namontovaným nad čerpadlem. Tento design umožňuje, aby byly ponořeny nebo nainstalovány do jímky nebo v jámě, což výrazně snižuje jejich stopu.

Požadavky na vesmír: Svislá čerpadla jsou jasným vítězem pro ukládání prostoru. Protože jejich motor je naskládán na horní část čerpadla, mají mnohem menší stopa ve srovnání s horizontálními čerpadly. Díky tomu jsou vertikální čerpadla ideální pro instalace, kde je podlahový prostor omezený, například v malých rostlinách nebo čerpacích domech. Horizontální čerpadla vyžadovat více podlahový prostor Pro čerpadlo i motor, protože jsou vedle sebe.

Npsh (čistá pozitivní sací hlava): NPSH je tlak na sacím portu čerpadla nezbytného k zabránění kavitaci. Svislá čerpadla jsou často navrženy tak, aby byly ponořeny do tekutiny, která poskytuje pozitivní sací hlavu a vynikající Výkon NPSH . Díky tomu jsou vhodné pro aplikace s nízkou hladinou tekutiny nebo ty, které manipulují s vysokoteplotními kapalinami blízko bodu jejich varu. Horizontální čerpadla může být náchylnější k Problémy s NPSH , protože často musí být umístěny pod zdrojem tekutin, aby se zajistil odpovídající sací tlak, což není vždy proveditelné.

Instalace a údržba: Instalace pro horizontální čerpadla je obecně jednodušší a méně složité. Je snazší je vyrovnat a sladit. Jejich komponenty jsou snadno dostupné a vytvářejí Údržba a opravy přímý. Pro svislá čerpadla , instalace může být složitější, zejména u hlubokých typů dobře nebo ponorných typů, často vyžadující specializované zvedací zařízení. Údržba je také náročnější, protože přístup k oběžnému komise a další ponořené komponenty může být obtížný a časově náročný.

Aplikace: Horizontální čerpadla jsou neuvěřitelně všestranné a jsou volbou pro rozsáhlou řadu aplikací, včetně přívod vody, zavlažování a přenos průmyslové tekutiny kde je potřeba stálý tok. Svislá čerpadla Excel v konkrétních aplikacích, zejména ty, které se týkají Podmínky s nízkým NPSH, hluboké čerpání dobře, čištění odpadních vod a další scénáře, kde je zdroj tekutin pod polohou čerpadla. Jsou také široce používány v Systémy požární ochrany protože jsou spolehlivé a nevyžadují externí systém aktivace.

Účinnost a náklady: The účinnost Obou typů čerpadla může být velmi vysoká, ale záleží více na konkrétním designu a aplikaci. Však, horizontální čerpadla Obecně mají mírnou hranu, pokud jde o účinnost pro standardní přenos tekutin, hlavně kvůli jednoduššímu designu. Svislá čerpadla může mít v některých případech nižší účinnost v důsledku delšího hřídele a tření ložiska. Pokud jde o náklady , Počáteční kupní cena a horizontální čerpadlo je často nižší. Při zvažování celkového Provozní náklady , Vertikální čerpadla mohou být z dlouhodobého hlediska ekonomičtější pro specifické aplikace s nízkým NPSH tím, že se vyhne potřebě drahých sání na straně sací na straně.

Tabulka porovnání parametrů

Výhody a nevýhody

Horizontální čerpadla

Výhody

• Snadná údržba: Primární komponenty jsou snadno dostupné a zjednodušují rutinní údržbu, inspekce a opravy. To snižuje prostoje a náklady na práci.

• Vysoká účinnost: U standardních aplikací pro přenos tekutin jsou horizontální čerpadla často efektivnější díky jednodušší a přímější dráze toku.

• Všestrannost: Jsou vysoce univerzální a široce dostupné v různých velikostech a konfiguracích, což je činí vhodnými pro širokou škálu aplikací.

• Nižší počáteční náklady: V mnoha případech jsou počáteční náklady na nákup a instalaci pro horizontální čerpadlo nižší ve srovnání s vertikálním čerpadlem podobné kapacity.

Nevýhody

• Větší stopa: Vyžadují více podlahového prostoru, což může být významným omezením v zařízeních s omezeným prostorem.

• Problémy s NPSH: Jsou náchylnější k čistým pozitivním problémům s sací hlavou, což vyžaduje pečlivou instalaci a někdy nižší umístění než zdroj tekutin, aby se zabránilo kavitaci.

• Není ponorné: Horizontální čerpadla nejsou navržena tak, aby byla ponořena do tekutiny, což omezuje jejich použití v určitých aplikacích, jako jsou hluboké studny nebo jímky.

Svislá čerpadla

Výhody

• Menší stopa: Jejich vertikální, naskládaný design vyžaduje výrazně méně podlahového prostoru, což z nich činí ideální pro instalace v těsných prostorech.

• Lepší výkon NPSH: Tím, že jsou ponořeni do tekutiny, mají ve své podstatě lepší výkon NPSH, což zabraňuje kavitaci a je zásadní pro manipulaci s vysokou teplotou nebo těkavé kapalině.

• Efektivní pro konkrétní aplikace: Jsou extrémně efektivní pro aplikace, jako je hluboké čerpání a drenáž jímky, kde je zdroj tekutin pod čerpadlem.

• Není nutné žádné aktivace: Když jsou ponořeni, jsou sebepryt a eliminují potřebu externích aktivačních systémů.

Nevýhody

• Složitá údržba: Přístup k ponořeným komponentám může být obtížný a časově náročný, vyžadující specializované zvedací zařízení a zvyšování nákladů na údržbu a prostoje.

• Vyšší počáteční náklady: Počáteční náklady mohou být vyšší díky jejich specializovaným požadavkům na návrh a instalaci.

• Potenciál pro nižší účinnost: Přestože je ve svých specifických aplikacích vysoce efektivní, účinnost vertikálního čerpadla může být někdy nižší než vodorovné čerpadlo ve standardních scénářích přenosu v důsledku delšího hřídele a zvýšeného tření ložiska.

Výběr správného čerpadla

Faktory, které je třeba zvážit

• Požadavky na průtok a hlavu: Určete požadovaný objem tekutiny (průtok) a výšku, do které je třeba zvednout (hlava). Ty jsou zásadní pro dimenzování jakéhokoli čerpadla.

• Dostupný prostor: Vyhodnoťte fyzický prostor dostupný pro čerpadlo a jeho motor. Pokud je podlahový prostor omezený, může být svislé čerpadlo jedinou životaschopnou možností.

• Charakteristiky tekutin: Zvažte typ tekutiny, která má být čerpána (např. Čistá voda, odpadní voda, chemikálie, vysokoteplotní kapaliny). To ovlivní výběr materiálu a typ čerpadla.

• Rozpočet: Posoudit počáteční náklady na nákup, náklady na instalaci a dlouhodobé provozní a údržby.

Kdy vybrat horizontální čerpadlo Vyberte vodorovné čerpadlo, když:

• Podlahový prostor není omezujícím faktorem.

• Zdroj tekutiny je na místě nebo nad polohou čerpadla.

• Snadná údržba a opravy je nejvyšší prioritou.

• Aplikace vyžaduje univerzální standardní roztok přenosu tekutin.

Kdy vybrat svislé čerpadlo Vyberte vertikální čerpadlo, když:

• Podlahový prostor je omezený.

• Zdroj tekutiny je pod čerpadlem (např. Hluboká studna, jímka).

• NPSH je kritický problém, například u vysokoteplotních tekutin.

• Čerpadlo musí být ponořeno pro aplikaci (např. Drenáž, odpadní voda).

Tipy na údržbu pro oba typy čerpadla

Obecné pokyny pro údržbu

Bez ohledu na typ čerpadla je konzistentní údržba zásadní pro dlouhověkost a účinnost. A Preventivní plán údržby Mělo by být vždy stanoveno, včetně denních, týdenních a měsíčních kontrol. Mezi klíčové úkoly patří:

• Vizuální kontrola: Pravidelně kontrolujte úniky, neobvyklé zvuky a nadměrné vibrace. Toto jsou často první známky problému.

• Mazání: Ujistěte se, že všechna ložiska a pohyblivé části jsou správně namazány podle doporučení výrobce. Nadměrná mazání může být stejně škodlivé jako nedostatečné.

• Monitorování výkonu: Uchovávejte protokol klíčových metrik, jako je průtok, tlak a teplota . Změna těchto hodnot může naznačovat základní problém.

• Zkontrolujte těsnění a těsnění: Zkontrolujte těsnění a těsnění, zda nejsou známky opotřebení nebo úniku, a okamžitě je vyměňte, abyste zabránili ztrátě tekutin a poškození systému.

• Čistota: Udržujte čerpadlo a jeho okolí čisté, aby se zabránilo hromadění nečistot a zbytků, které se mohou dostat do čerpadla a způsobit ucpávání nebo poškození.

Konkrétní tipy pro horizontální čerpadla

Konstrukce horizontálních čerpadel je relativně jednoduchá.

• Zarovnání: Pravidelně kontrolujte a opravte zarovnání čerpadla a motoru. Nesrovnávání je běžnou příčinou vibrací, předčasného opotřebení ložiska a selhání těsnění.

• Nadace a základní deska: Ujistěte se, že základní deska a základ čerpadla jsou bezpečné a na úrovni. Pohyb nebo volný základ může vést k nesprávné vyrovnání a vibracím.

• NPSH: Věnujte zvýšenou pozornost sací straně čerpadla. A ucpaný sítko nebo Částečně uzavřený ventil může omezit tok a způsobit kavitaci, což vede k šumu a poškození oběžného kola.

Specifické tipy pro vertikální čerpadla

Udržování vertikálních čerpadel představuje jedinečné výzvy díky jejich orientaci a umístění.

• Hřídel kolmá: Ověřte, že hřídel je dokonale kolmá. Jakékoli házení nebo nesoulad mohou způsobit nadměrné vibrace a poškození ložisek.

• Ložiskové mazání: Věnujte velkou pozornost mazacímu systému, zejména pro svislá čerpadla mazaná olejem. Motor musí být dokonale svislý, aby se zajistilo, že olej správně namazává ložiska.

• Ponořené komponenty: U ponorných nebo hlubokých čerpadel je údržba složitější, protože čerpadlo musí být vytaženo ze zdroje tekutiny. To často vyžaduje specializované vybavení a odborné znalosti.

• Nadace a injektáž: Zajistěte, aby základ čerpadla a injektáž byly pevné a bezpečné. Pevný základ je rozhodující pro minimalizaci vibrací a zabránění strukturálnímu poškození čerpadla.
